科创作品——单片机控制点阵开发板
来源： 成都电子信息学校 发布时间：2020-07-06 访问量：4684
1. 制作人员：22计2黄文欣、22计2韩俊阳、22机2谢涛
2. 指导教师：彭真火
3. 制作照片：

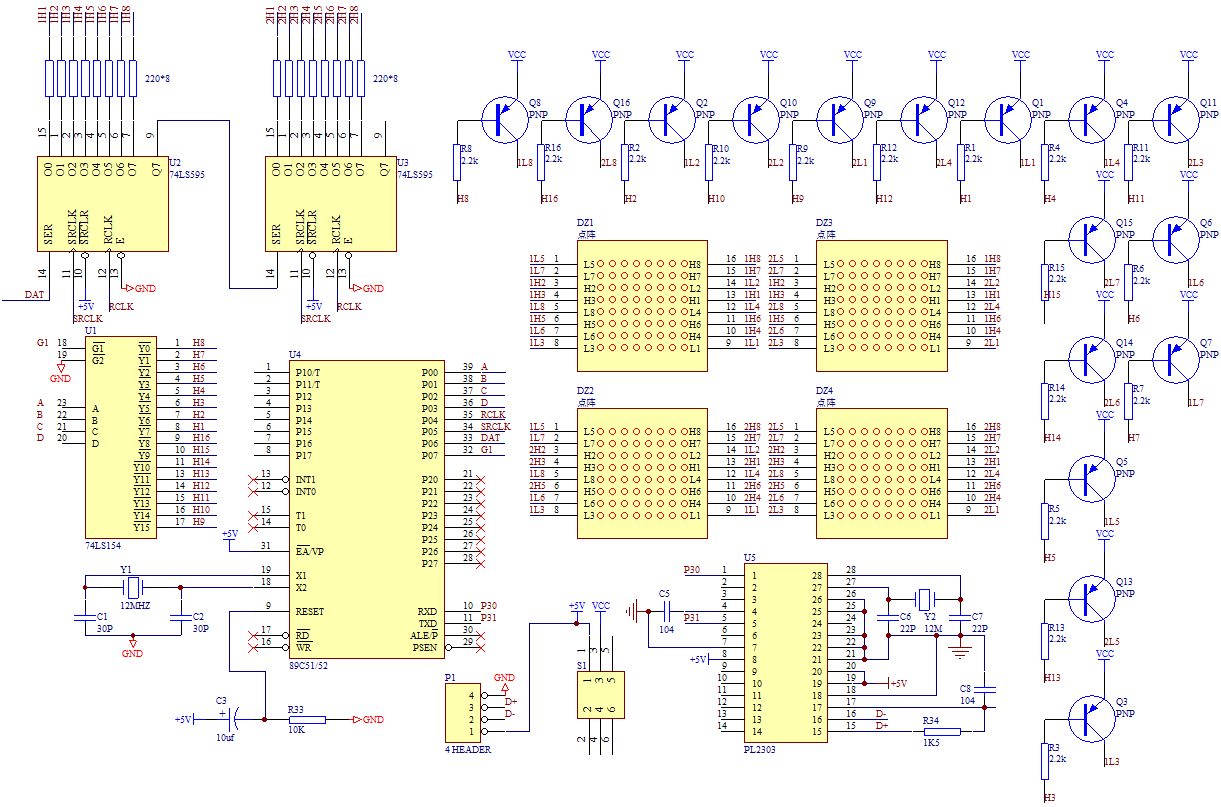

3.概述：理念：我们想要保留世间某一刻的美好，并且想以不一样的形式保留，于是便想到了单片机。该电路以单片机STC89C51为控制器，用4块8*8点阵组成16*16点显示屏，显示方式是从下至上滚动显示，显示内容可以通过字模软件生成。74HC154译码器，和74HC595串入并出转换器分别控制16*16显示屏的行、列显示。通过动态扫描的方式显示出内容。电路中三极管用于提高驱动电流。PL2303芯片用于方便单片机下载程序，可以不用安装也能显示。
3.元件清单
|
标号 |
名称 |
规格 |
数量 |
标号 |
名称 |
规格 |
数量 |
|
DZ1-DZ4 |
点阵 |
8*8共阳 |
4 |
C1，C2 |
贴片电容 |
30P |
2 |
|
Q1-Q16 |
贴片三极管 |
9012 |
16 |
C6，C7 |
贴片电容 |
22P |
2 |
|
R1-R16 |
贴片电阻 |
2.2K |
16 |
C3 |
电解电容 |
10uF |
1 |
|
R17-R32 |
贴片电阻 |
220 |
16 |
Y1， Y2 |
晶振 |
12M |
2 |
|
R33 |
贴片电阻 |
10K |
1 |
U5 |
集成电路 |
PL2303 |
1 |
|
R34 |
贴片电阻 |
1.5K |
1 |
S1 |
自锁开关 |
|
1 |
|
U2，U3 |
集成电路 |
74HC595 |
2 |
P1 |
USB插座 |
A型 |
1 |
|
U4 |
单片机 |
STC89C51 |
1 |
|
PCB板 |
|
1 |
|
U1 |
集成电路 |
74HC154 |
1 |
|
|
|
|

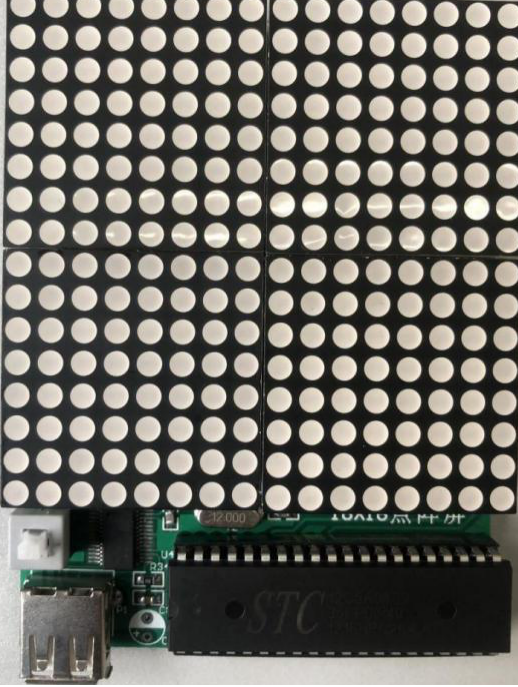

4.成果图片：
